消音室的主要功能：提供声学自由场环境,低噪声测试环境。

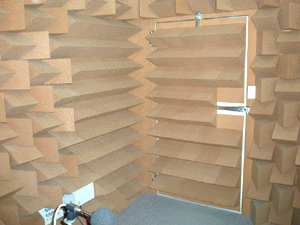

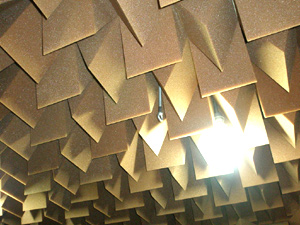

全消音室墙壁、地面、顶面六个面均安装玻璃纤维的消音尖劈，为了方便工作人员行走，地面架设了人行道或悬空钢丝网架。在外界噪声较高或要求测振动的情况下，采用浮筑结构以隔离外界的影响，在浮筑结构中起关键作用的减振材料，在实际工程中，采用什么样的减振取决于要求的本底噪声指标及周围的环境噪声而定。
外部尺寸、内部尺寸根据需要和标准进行设计。

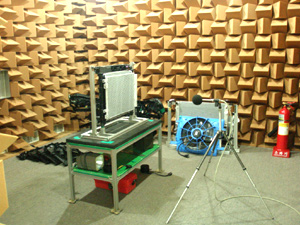

消声室（半消声室）声学性能参数
半消声室频率范围从125Hz到8000Hz的近似自由场环境，其反平方律性能偏差满足以下列国际标准ISO 3745的要求：测量要求是用单频信号，选在1/3倍频程的中心频率。 |
|
1／3 倍频程（Hz） |
允许偏差(dB) |
|
≤630 |
±2.5 |
|
800 – 5000 |
±2.0 |
|
≥6300 |
±3.0 |
半消声室主要结构参数：
|
项目 |
半消声室 |
备注 |
|
隔声结构 |
砖混墙—隔音层—吸声尖劈 |
|
|
隔振结构 |
弹簧隔震器 |
固有频率<5Hz |
|
吸声结构空腔 |
150mm |
厚度 |
|
吸声尖劈 |
600*600*800 |
L′W′H 米3 |
|
内净空尺寸 |
6′6 ′3. 5 |
L′W′H 米3 |
|
占地空间尺寸 |
8.4′8.4′5.4 |
L′W′H 米3（不含控制室尺寸 |
主要技术指标
|
序号 |
参数 |
半消声室 |
备注 |
|
1 |
截止频率 |
250 Hz |
|
|
2 |
吸声系数 |
截止频率以上不小于0.99 |
|
|
3 |
本底噪声 |
≤22dB(A) |
环境噪声≤65dB(A) |
|
4 |
自由场半径 |
≥ 1.2米 |
| |
电磁屏蔽的技术要求：
按GJB2926-97《电磁兼容性测试实验室认可要求》第5.3.1.A条规定提出。 |
 LWGY059-立维消声室 |
|
频率范围 |
参数 |
备注 |
|
14KHz—1MHz |
≥60dB |
该参数应为屏蔽室消音室至少达到的要求
|
|
1MHz —1000MHz |
≥90dB |
|
1GHz—18GHz |
≥80dB |
以上屏蔽技术参数按GB12190-90<高性能屏蔽室屏蔽效能的测量方法>中的相关条款进行验收。
|
|
|
