电磁屏蔽柜
电磁屏蔽柜适用于电子通讯产品的生产调试、故障检修、计量、电磁兼容（EMC）测试、计算机、医疗设备、广播电视、邮电通讯、雷达导航等工作场所、公安、安全、外交、作战、机要等党政机关和军事要害部门以及小型电子设备、终端等存放的信息保密设备防电磁干扰等场所。
执行标准： GB12190-90高性能屏蔽室屏蔽效能的测量方法 BMB3-1999处理涉秘信息的电磁屏蔽室的技术要求和测试方法 GJB 2825-1997军用雷达机柜、插箱、插件模块化要求 GJB5240-2004 军用电子设备机箱机柜屏蔽效能要求和测试方法 GJB 1389-1992系统电磁兼容性要求 GJB 5185-2003小屏蔽体屏蔽效能测量方法 QJ 3035-1998电子机柜电磁屏蔽要求和测试方法 SJ 20672-1998电磁屏蔽质量的测量方法 GB/T 19183.5-2003电子设备机械结构户外机壳 SJ/Z 9096.6-1987无线电发射机的测量方法 SJ/Z 9096.7-1987无线电发射机的测量方法 EJ/T 604-2005NIM标准机箱、插件产品规范	性能指标：按国家GB12190-90、BMB3-1999标准测试 C级标准指标： 磁场：14KHz~150KHz≥70dB电场：200KHz~50MHz≥90dB 平面波：50MHz~1GHz≥100dB微波：1GHz~10GHz≥100dB B级标准指标： 磁场：14KHz~ 150KHz≥55dB电场：200KHz~50MHz≥60dB 平面波：50MHz~1GHz≥70dB微波：1GHz~10GHz≥70dB
屏蔽机柜相关配件 电源滤波器：16A/220V插入损耗：450KHz~10GHz≥100dB 通风波导窗：200×200mm法兰式2只，轴流风机4-6只安装在机柜的顶部，单只排风量1.4m3/min； 机柜内搁置板（标配2只）1.2mm厚的钢板制成，放置服务器、显示器、交换机、路由器和电信、通信设备等。 超五类屏蔽线接头设有带弹性夹头的铜制传输导管标配6只。 屏蔽机柜安装万向滚轮（带刹车）4只及支撑调节脚4只。 屏蔽机柜接口的定义 SO11801标准指出3类的双绞线不能与其类型不相符的端接类型相连结，以避免造成阻抗不匹配。 ISO11801标准强调屏蔽系统的优点而EIA/TIA568A标准则没有。 在光纤传输方面，ISO11801推荐SC接口优先于ST接口。 屏蔽柜制作工艺： 屏蔽体原材料（Q235-C级钢板）制作成单元模块，采用熔焊工艺进行连续的焊接（二氧化碳保护焊） 屏蔽机柜内层焊接矩型支撑龙骨，增强屏蔽壳体的钢性和抗震性，确保屏蔽体的平整度。 屏蔽壳体外层进行静电喷涂处理，饰面色彩如用户没有特别要求的则选用驼灰色。 在安装工艺中要求：屏蔽机柜所有插件与屏蔽体构成完全紧密的接地，从而提高屏蔽系统的整体性能,降低接地电阻,并使其一直保持低于1欧姆的电阻值。   19寸标准屏蔽柜规格尺寸（外型尺寸）XXU-1标准型XXU-2加深型 备注：1U=44.45mm19in孔距=465mm内空宽=450mm机柜高度指柜身高度，不含顶盖及支撑脚。 详细尺寸请索取图纸 规格 宽 深 高 内净尺寸 （宽×深×高） 42U-1 0.70 0.70 2.00 0.5×0.55×1.85M 42U-2 0.70 0.98 2.00 0.5×0.72×1.85M 37U-1 0.70 0.70 1.80 0.5×0.55×1.65M 37U-2 0.70 0.98 1.80 0.5×0.75×1.65M 32U-1 0.70 0.70 1.60 0.5×0.55×1.50M 32U-2 0.70 0.98 1.60 0.5×0.75×1.50M 25U-1 0.70 0.70 1.25 0.5×0.55×1.16M 25U-2 0.70 0.98 1.25 0.5×0.75×1.16M 20U-1 0.70 0.70 1.00 0.5×0.55×0.9M 20U-2 0.70 0.98 1.00 0.5×0.75×0.9M 14U-1 0.70 0.70 0.80 0.5×0.55×0.65M 14U-2 0.70 0.98 0.80 0.5×0.75×0.65M

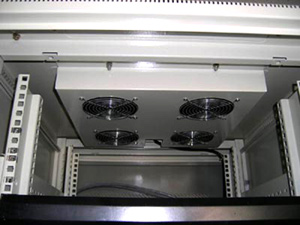

屏蔽柜通风装置 GWPG-屏蔽柜 屏蔽柜 屏蔽柜
